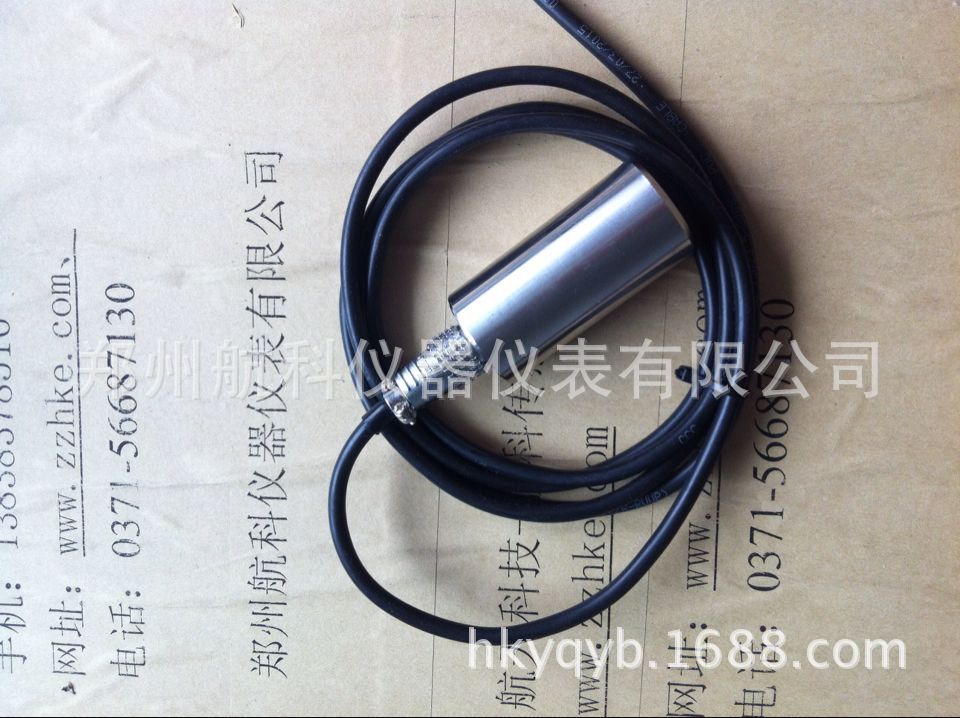

ST-9268型速度傳感器外形結構和安裝方式在ST系列振動速度傳感器基礎上有進一步改進，針對較薄的軸承蓋勿需加工更深的安裝孔，用3只M5的螺栓就可固定好傳感器，避免了安裝傳感器對機器造成不必要的操作。每只ST-9268型速度傳感器都帶有
鎧裝電纜，可用于較惡劣的環境中勿需做進一步防護。

技術指標ST-9268振動速度傳感器
◆ 靈敏度：20mV/mm/s±5%
◆ 頻率響應：5~300Hz±8%
◆ 固有頻率：約12Hz
◆ 振幅極限：2mm（峰-峰值）
◆ zui大加速度：10g
◆ 安裝方式：垂直或水平
◆ 溫度范圍： -30℃~120℃
◆ 相對濕度：至95%不冷凝，且周圍無強電磁場干擾
◆ 外形尺寸：見示意圖 ST-9268振動速度傳感器 HD-ST-9268振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。安裝位置：垂直或者水平安裝于被測振動點上，傳感器底部用M10×1.5螺釘固定。 HD-ST-9268振動速度傳感器配接振動監視保護儀，可測量各種旋轉機械的軸承振動，可以早期發現各種旋轉機械的故障，輸出標準4-20mA電流信號，送給PLC、DCS和DEH系統等。 電氣指標： 靈 敏 度： 20mv/mm/s 頻率響應： 2到1000 Hz 自振頻率： 10Hz 可測振幅： ≤2000μm(P — P) zui大加速度：10g 物理指標： 外形尺寸：φ35×80mm 重 量：約350g 測量方向：垂直或水平 環境指標： 溫 度： -10℃到+100℃，相對濕度 ≤90% 訂貨指南： HD-ST-9268-AXX—BXX—CXX 測量方向AXX：01—垂直 02—水平 0 3—垂直、水平兩用 接頭選項BXX：01—航空插頭 02—直接引線 03—接線端子 電纜長度CXX：訂貨時以1 m遞增，例如：010=1.0m
