產品簡介：

CS-1 轉速傳感器 QBJ-CS-1 磁阻轉速傳感器磁電轉速傳感器能將轉角位移轉換成電信號供計數器計數。非接觸就能測量各種導磁材料如：齒輪、葉輪、帶孔（或槽、螺釘）圓盤（或軸）的轉速及線速度。CS-1 轉速傳感器 QBJ-CS-1 磁阻轉速傳感器傳感器具有本質安全，體積小、結實可靠、壽命長、不需要電源和潤滑油等優點，與關聯設備齊納安全柵配套后和二次儀表可構成本質。CS-1 轉速傳感器 QBJ-CS-1 磁阻轉速傳感器采用電磁感應原理來達到測速目的，具有輸出信號大，抗干擾性能好，不需外接電源，可在煙霧，油氣，水氣等惡劣環境中使用。

產品介紹：

一、概述：

磁電轉速傳感器能將轉角位移轉換成電信號供計數器計數，只要非接觸就能測量各種導磁材料如：如齒輪、葉輪、帶孔（或槽、螺釘）圓盤的轉速及線速度。

傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與一般二次儀表均可配用。

二、技術參數

1、    輸出波形：近似正弦波（≥50r/min時）

2、    輸出信號幅值：

        50r/min時≥300ｍｖ 傳感器鐵芯和被測齒輪齒頂間隙　δ＝0.5～1.2mm

              被測齒輪模數　m = 2

                                                         齒輪  Z = 60

                               　材料 電工鋼

　　　　信號幅值大小，與轉速成正比，與鐵芯和齒頂間隙的大小成反比。

3、    測量范圍：20～10000Hz

4、 使用時間：連續使用

5、    工作環境：溫度 -20～+80℃

6、             輸出形式：X12K插頭

7、外形尺寸：外徑:M16X1   長度L=80mm   螺紋長度L=70mm

  8、重量：約120g（不計輸出導線）

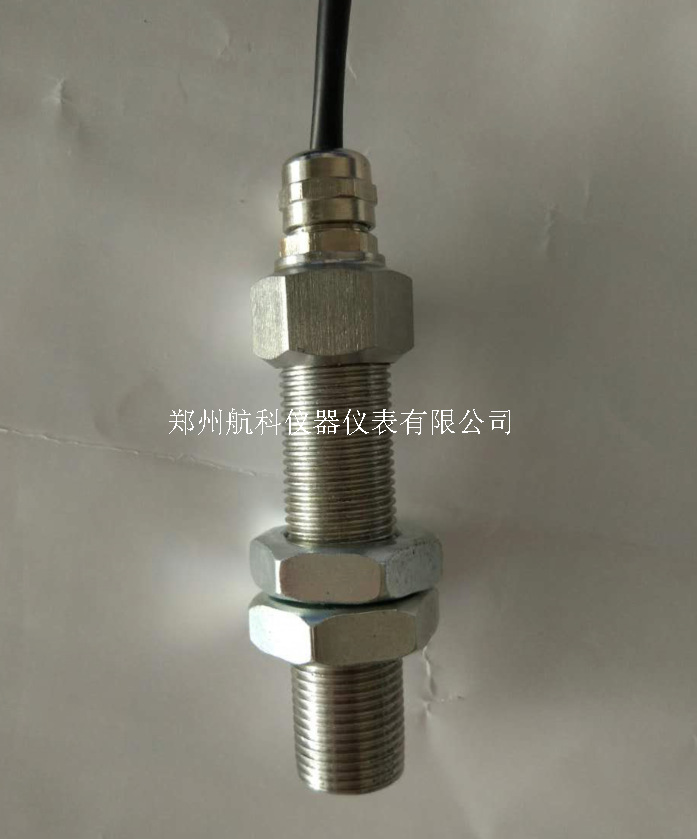

三、外形圖：

四、使用注意事項

　　?。?、安裝時傳感器外殼螺紋不得損傷，六角螺母旋轉應自如，六角螺母并緊后，不得有松動現象。

　　?。?、安裝時應以被測齒輪不與傳感器接觸為宜。并希望能盡量減少間隙以提高輸出信號幅值。

五、單機成套

　　　１、轉速傳感器　    　　　　　     １只

　　　２、電纜線              　        2米

　　　３、說明書　　　　　　　　　　　　　１份

     ４、合格證　　　　　　　　　　      １份　

www.zzhke。。ｃｏｍ ： 鄭州航科儀器儀表有限公司

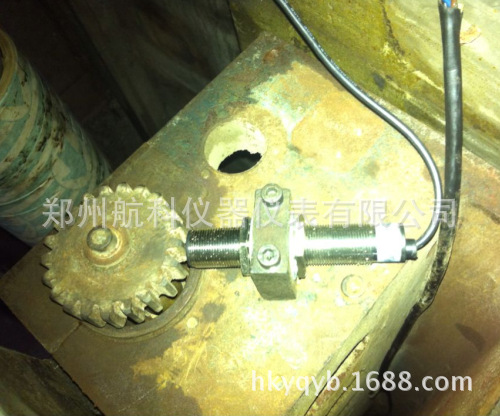

                                                                                             鄭州航科儀器儀表有限公司  安裝轉速傳感器現場
